Projectomschrijving
Na eerdere succesvolle projecten in Katwijk en Portugal werd MH Poly Consultants & Engineers opnieuw betrokken bij een project van The Great Bubble Barrier®. Dit keer ging het om de realisatie van een bellenscherm in het Van Harinxmakanaal in Harlingen.
Het bellenscherm maakt gebruik van een slimme techniek waarbij luchtbellen plastic afval naar de oppervlakte en richting een opvangsysteem geleiden. Hierdoor wordt vervuiling effectief tegengehouden, terwijl vissen en scheepvaart ongehinderd doorgang behouden.
Binnen dit project werkten de adviesgroepen Milieu & Ruimte en Waterbouw & Infra nauw samen. MH Poly voerde een milieukundig waterbodemonderzoek uit, bepaalde de benodigde verankering van het bellenscherm en ontwierp de constructie voor het opvangsysteem.
Technische uitwerking en ontwerp
Het bellenscherm bestaat uit zes segmenten en een extra startsegment. Deze zijn met klemstrippen bevestigd aan ballastblokken op de kanaalbodem. Bij het bepalen van de verankering is rekening gehouden met intensief scheepvaartverkeer (CEMT klasse V) en de stroming tijdens het spuien van de Tsjerk Hiddessluis.

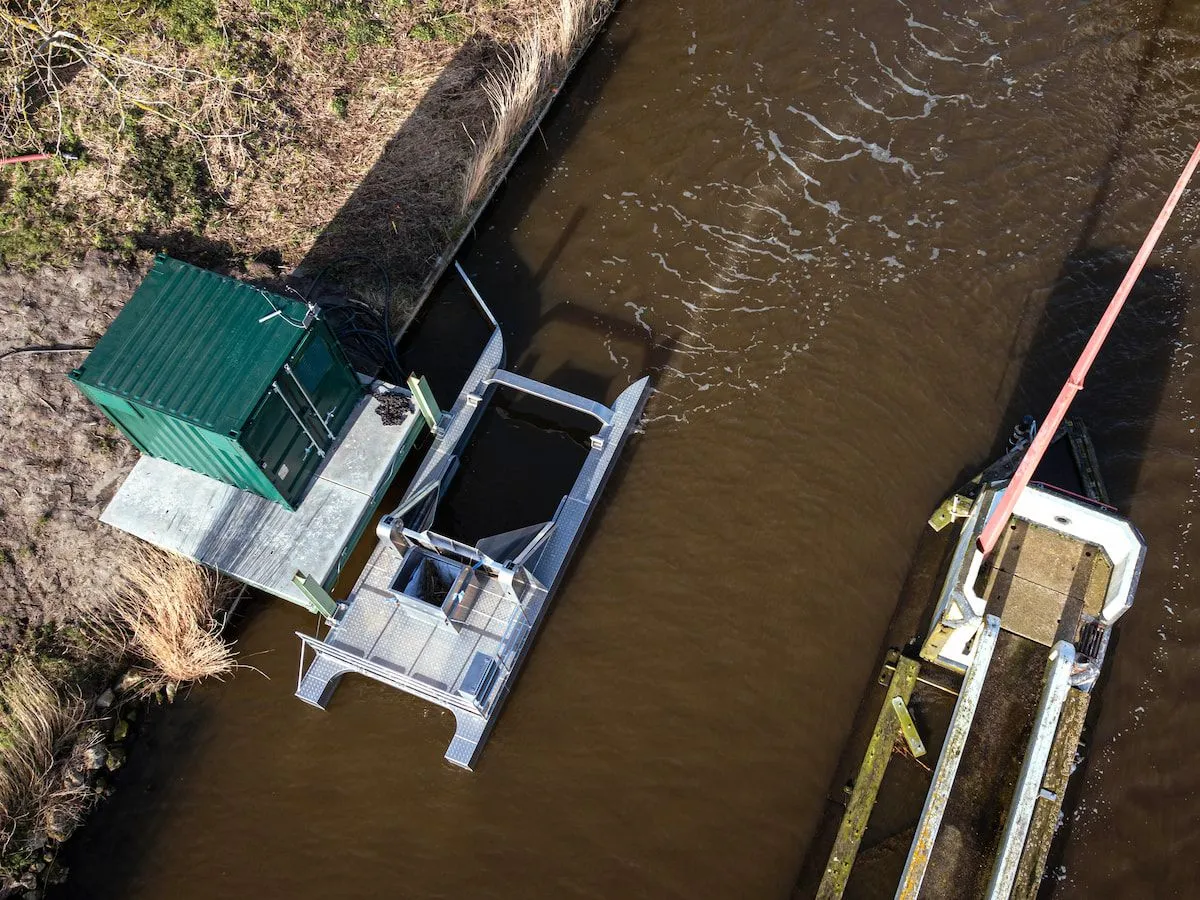

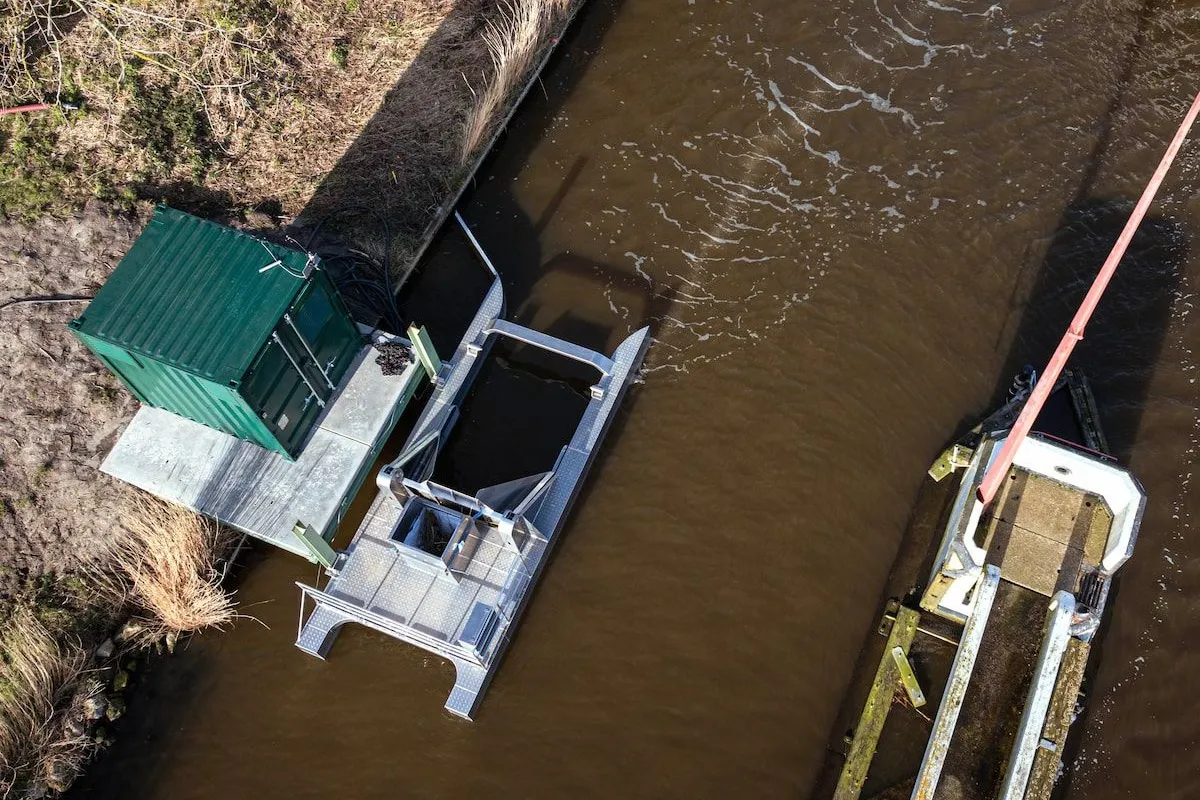

Het opvangsysteem is geplaatst aan de noordwestelijke kade, stroomafwaarts van het bellenscherm. Omdat de bestaande houten gording onvoldoende draagkracht bood, heeft MH Poly een innovatief plateau ontworpen. Dit plateau van 4 bij 4 meter rust deels op betontegels en deels op profielen in het kanaal.
Deze profielen functioneren niet alleen als ondersteuning, maar ook als geleiding, waardoor het opvangsysteem flexibel meebeweegt met de waterstand. Dit zorgt voor een robuuste en duurzame oplossing zonder extra belasting van de bestaande kade.
Resultaat en impact
De Great Bubble Barrier in Harlingen is inmiddels operationeel en draagt actief bij aan het verminderen van plasticvervuiling in open water. Het project laat zien hoe innovatieve techniek en slimme engineering samenkomen in een duurzame oplossing met minimale impact op de omgeving.
Voor MH Poly is dit project een mooi voorbeeld van hoe technische expertise wordt ingezet voor een schoner milieu en toekomstbestendige waterinfrastructuur.
Projectwerkzaamheden
- Uitvoeren van milieukundig waterbodemonderzoek
- Bepalen van de benodigde verankering voor het bellenscherm
- Ontwikkelen van ontwerpvarianten voor het plateau en opvangsysteem
- Uitwerken van het uitvoeringsontwerp (UO)
- Opstellen van technische tekeningen
- Actieve bijdrage aan ontwerp- en brainstormsessies met opdrachtgever
