Habitat voor droge reparatie van een GINA-profiel onder water
De uitdaging was dat de reparatie uitsluitend in een droge omgeving uitgevoerd kon worden, terwijl het beschadigde GINA-profiel zich volledig onder water bevond. Daarom heeft MH Poly een speciaal ontworpen waterdichte habitat ontwikkeld: een droge en veilige werkruimte die rondom het GINA-profiel geplaatst kon worden zodat herstelwerkzaamheden onder gecontroleerde omstandigheden konden plaatsvinden.
Innovatief ontwerp voor onderwaterreparatie

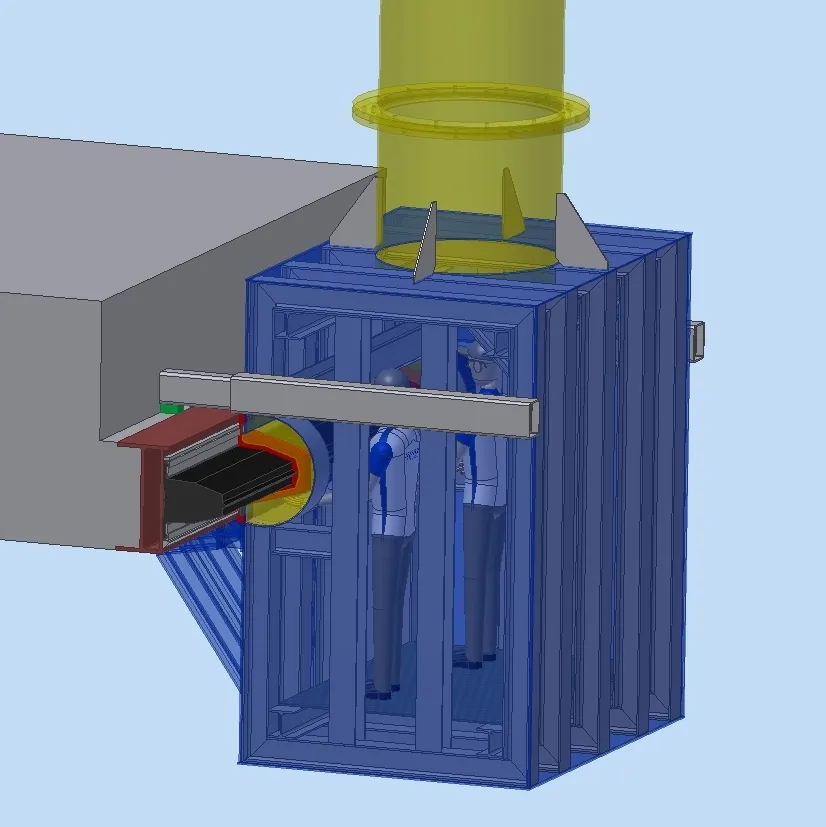

De habitat is ontworpen als een volledig waterdichte constructie waarin maximaal twee technici tegelijkertijd reparatiewerkzaamheden konden uitvoeren. Daarbij stonden veiligheid, toegankelijkheid en bescherming van het bestaande GINA-profiel centraal.
Tijdens het ontwerptraject heeft MH Poly rekening gehouden met twee belangrijke aandachtspunten:
- voldoende werkruimte creëren voor efficiënte reparatie van het GINA-profiel;
- voorkomen dat tijdens plaatsing of verwijdering nieuwe beschadigingen aan het profiel zouden ontstaan.
Door slimme detaillering en nauwkeurige engineering kon de habitat veilig rondom het profiel worden geplaatst zonder extra risico op schade.
FEM-analyses en sterkteberekeningen
Voorafgaand aan het ontwerp heeft MH Poly uitgebreide FEM-analyses uitgevoerd om het gedrag van de scheuren in het GINA-profiel inzichtelijk te maken. Op basis hiervan zijn de benodigde sterkteberekeningen opgesteld en is de constructie van de habitat geoptimaliseerd voor onderwatergebruik.
Daarnaast verzorgde MH Poly de volledige engineering van de habitat, inclusief werktekeningen en technische detaillering voor productie en uitvoering.
Projectwerkzaamheden
Voor dit internationale tunnelproject heeft MH Poly onder andere de volgende werkzaamheden uitgevoerd:
- FEM-analyse van de scheuren in het GINA-profiel;
- uitvoeren van sterkteberekeningen;
- ontwerpen, tekenen en berekenen van de waterdichte habitat;
- detailleren van werktekeningen voor uitvoering en productie.
